1. Kif tidher il-Ferrovija kollha tal-UPW
1.1 Purifikazzjoni Stepwise minn Nej għal Ultrapur
Linja ta' ilma ultrapur-tipiku tinkorpora "purifikazzjoni pass": l-ilma mhux ipproċessat l-ewwel jgħaddi filtrazzjoni multimedjali, karbonju attivat, trattib, jew UF biex iqaxxar partiċelli viżibbli, kloru, organiċi, u ebusija; imbagħad l-ewwel-RO pass jagħmel id-desalinizzazzjoni bl-ingrossa; l-ewwel-pass permeat jgħaddi minn trattament bejn l-istadji fit-tieni-pass RO għall-illustrar fil-fond; it-tieni-pass permeate huwa l-għalf formali tal-EDI; wara l-EDI jiġi illustrar sodda mħallta, UV, u filtri terminali li jimbuttaw ir-reżistività għal livelli estremi. Kull stadju javvanza pass wieħed fuq dak preċedenti aktar milli kull stadju wieħed jagħmel kollox. Il-fehim ta 'dan huwa l-prerekwiżit biex wieħed jifhem il-valur tal-pass doppju.
1.2 Fejn it-Tieni-RO Pass Tpoġġi fuq il-Katina
F'Sistema RO Double Pass Għal Pretrattament EDI, it-tieni-RO pass huwa msakkar direttament quddiem l-EDI bħala l-aħħar desalinizzazzjoni "iebes" qabel l-għalf EDI. It-trattament minn qabel u l-ewwel-RO tgħaddi 'l quddiem idawwar l-ilma minn "maħmuġ" għal "pjuttost nadif"; it-tieni pass idawwar "pjuttost nadif" fi "nadif biżżejjed biex l-EDI jaċċetta." Din il-pożizzjoni tagħmilha kemm apparat tad-desalinizzazzjoni kif ukoll fjus għall-EDI - ladarba jaqa ', l-apparat l-aktar għali jġorr il-konsegwenza direttament.
Stampa:RO{0}}Pass doppju + Ferrovija EDI: it-tieni-RO għaddi tiltaqa' quddiem l-EDI bħala gatekeeper
2. Għaliex it-Tieni-RO Pass Trid Tpoġġi Quddiem l-EDI
2.1 Protezzjoni tar-reżina u l-munzell tal-EDI
Il-ħajja u l-istabbiltà tal-EDI jiddependu kważi għal kollox fuq kemm ikun nadif l-għalf tiegħu. Billi tagħfas melħ residwu, silika, boron, u l-biċċa l-kbira tas-CO₂ mill-ewwel-pass permeat 'l isfel rawnd ieħor, it-tieni pass jibni ħajt buffer quddiem EDI. Mingħajr dak il-ħajt, kwalunkwe fluttwazzjoni tal--ilma mhux ipproċessat tittrasmetti direttament lill-EDI, u jġiegħel ir-reżina u l-munzell jaħdmu f'għalf agħar u jixjieħu qabel iż-żmien. Il-valur ta 'dan il-"ħajt" isir viżibbli biss fit-tielet u l-ħames sena ta' użu tal-modulu.
2.2 Żomm "Fluttwazzjoni" 'l bogħod mill-Illustratur
L-ilma mhux ipproċessat tal-għelieqi qatt ma huwa kostanti: l-istaġuni, il-klima u l-iskariki upstream jarmu l-kwalità kollha tal-ilma tad-drift. Minħabba li l-għalf tiegħu huwa diġà nadif, it-tieni-RO pass jittollera l-varjazzjoni tal-għalf ferm aħjar mill-ewwel pass, u twitti dawk il-varjazzjonijiet qabel ma jgħaddi l-ilma lill-EDI. Fi kliem ieħor, it-tieni pass mhux biss ineħħi l-melħ iżda jaġixxi wkoll bħala stabilizzatur tal-vultaġġ, u jħalli lill-lustrar delikat dejjem jixrob bejn wieħed u ieħor l-istess ilma. Għal UPW fejn "il-fluttuwazzjoni hija riskju," il-valur tal-istabbilizzatur huwa rivali mad-desalinizzazzjoni innifsu.
2.3 Għaliex huwa importanti t-Tank Interstage Bejn iż-Żewġ Passi
F'ħafna konfigurazzjonijiet ta'-pass doppju, tank bejn l-istadji joqgħod bejn l-ewwel-permeat tal-pass u t-tieni-għalf. Ir-rwol tiegħu mhuwiex biss il-fluss buffering iżda wkoll li jagħti d-dożaġġ bejn l-istadji, id-degassing, u l-bidu/waqfien indipendenti ta 'kull kamra tal-pass biex topera. Mingħajrha, iż-żewġ passes għandhom jimxu strettament sinkronizzati, u kwalunkwe bidu/waqfien ta 'waħda xokk lill-ieħor. Magħha, is-sistema tista '"l-ewwel pass jipproduċi b'mod stabbli, it-tieni pass jiekol fuq talba," tgħolli l-flessibbiltà operattiva b'mod notevoli. Għal flussi żgħar stabbli ħafna, tank-konnessjoni diretta inqas kompatta hija wkoll possibbli - iżda li teħtieġ il-ħakma soda tal-inġinier tad-dmir.
3. Iż-Żewġ Tricks tal-Interstage
3.1 Lift tal-pH: Tibdil tas-CO₂ u l-Ioni Dgħajfin f'"Forom Riġettabbli"
Dan huwa l-aktar pass siewi f'Sistema RO Double Pass Għal Pretrattament EDI. Qabel ma l-ewwel-permeat jgħaddi jidħol fit-tieni pass, il-kawstiku jgħolli l-pH fil-firxa-alkalina dgħajfa: CO₂ maħlul isir bikarbonat (iċċarġjat, miċħud); silika u boron jaqilbu minn molekuli newtrali għal joni ċċarġjati (miċħuda wkoll). Dan il-pass huwa impossibbli fl-ewwel-RO passata għaliex l-ebusija tal-ilma mhux ipproċessat-iskala fil-mument li l-pH jogħla; iżda l-għalf tat-tieni-pass huwa diġà nadif, għalhekk it-tneħħija tal-pH m'għandha l-ebda riskju ta' skalar. Punt ta' dożaġġ ċkejken itejjeb b'mod notevoli l-kapaċità tat-tneħħija tal-melħ tat-tieni-pass - l-ogħla spiża-bidla fil-prestazzjoni fis-sistema kollha.
3.2 Degassing: l-Alternattiva Fiżika għat-Tqaxxir tas-CO₂
Mhux kull proġett irid kawstiku. Contactor tal-membrana jew degasser bil-vakwu bejn il-passes jista 'jqaxxar fiżikament is-CO₂ maħlul, bl-istess mod jaqta' t-tieni-tagħbija tal-aċidu tal-pass. Din ir-rotta tiffranka d-dożaġġ iżda żżid unità u hija aktar tħaddim-sensittiva - jekk l-effiċjenza tad-degasser tonqos, is-CO₂ jerġa’ lura bil-kwiet. Kemm jekk tneħħi l-pH jew tneħħi l-gass, it-tnejn isolvu l-istess problema - iżommu CO₂ barra mill-EDI - waħda kimikament, waħda fiżikament.
3.3 Kif Agħżel Bejnithom
Jekk is-silika tal--ilma mhux ipproċessat u l-boron huma għoljin, il-pH lift huwa kważi obbligatorju, minħabba li l-forma jonizzata biss tirrifjutahom b'mod nadif; jekk il-proġett huwa sensittiv għall-konformità tad-dożaġġ, jew is-CO₂ huwa l-għadu ewlieni filwaqt li s-silika/boron huma baxxi, id-degassing joqgħod aħjar; għall-ilmijiet l-aktar stretti, it-tmexxija tat-tnejn mhix rari. Il-bażi għall-għażla dejjem tiġi mir-rapport tal-ilma, mhux minn "li ħsejjes avvanzati."

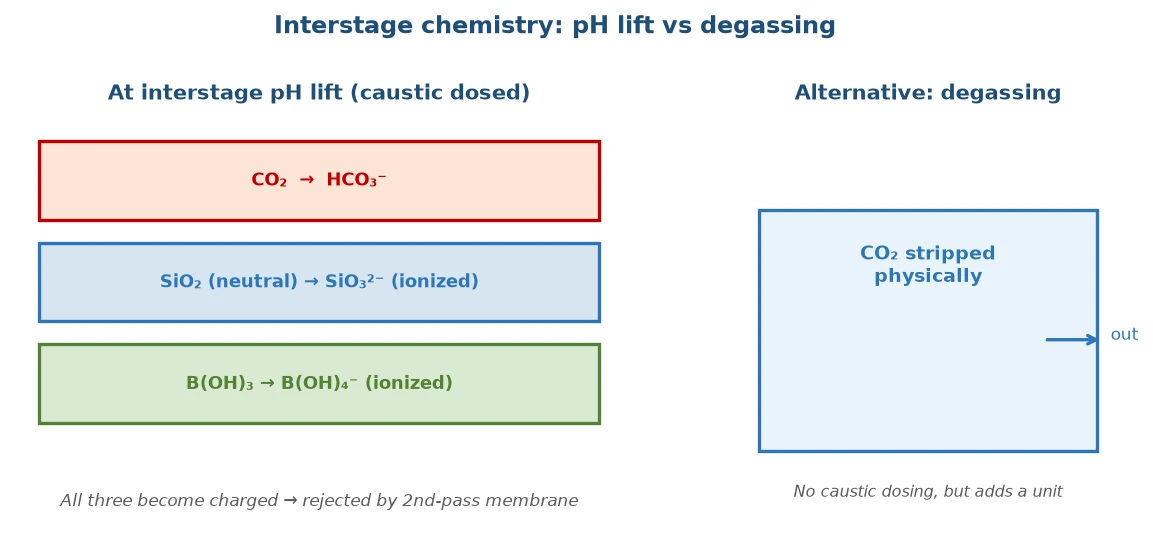

Stampa: Kimika bejn l-istadji: lift tal-pH jikkonverti CO2/silika/boron f'forom iċċarġjati li jistgħu jiġu rrifjutati; degassing bħala alternattiva
4. Il-Loġika ta 'Irkupru u Ritorn Konċentrat
4.1 Irkupru Għoli fit-Tieni Pass
It-tieni-pass feed huwa baxx-melħ, baxx-ilma nadif li jiflaħ, u għalhekk jista' jaħdem b'rkupru għoli mingħajr ma jinkwieta dwar skalar jew fouling. Dan huwa l-oppost tal-ewwel pass, li jiffaċċja ilma mhux maħdum għoli-melħ għoli-fouling u għandu jkun konservattiv mal-irkupru; it-tieni pass jiffaċċja "diġà-ilma trattat minn qabel" u jista' jaħdem b'rkupru ogħla. Irkupru għoli direttament ifisser inqas ħruġ ta' konċentrat u jfisser li din it-tieni "ri-sweep" ma taħli kważi l-ebda ilma.
4.2 Ikkonċentra Ritorni għall-Ewwel Pass, Telf Ġenerali Żgħir
Għalkemm kemmxejn aktar mielaħ, it-tieni-konċentrat għadu nadif ħafna u jista' jerġa' lura għal kollox għall-ewwel-għalf. Għalhekk l-"ilma tad-dranaġġ" tat-tieni pass ma jintremax iżda jerġa' jgħaddi mill-parti ta' quddiem. It-telf veru tal-ilma tal-konfigurazzjoni kollha tal-pass doppju-huwa ferm iżgħar minn ħsejjes ta '"żewġ stadji kull ħatt", li hija wkoll ir-raġuni ekonomika li żżomm l-art tagħha fil-linji UPW. Iddisinjar tajjeb tar-ritorn tal-konċentrat ħafna drabi huwa orħos milli jsegwi rkupru għoli ta' pass wieħed-.
5. Strumentazzjoni, Interlocks, u CIP
5.1 X'għandek Tissorvelja Online
Fit-tieni-sistema RO + EDI, il-konduttività, il-pH, il-fluss, il-pressjoni differenzjali, u t-temperatura huma obbligatorji. Il-konduttività tat-tieni-pass permeat hija speċjalment kritika - hija l--ħin reali li tiġġudika "huwa kwalifikat għall-għalf EDI." Ħafna sistemi jpoġġu miter tal-konduttività onlajn u valv ta' devjazzjoni awto-qabel it-tieni-permeat jgħaddi jmur għall-EDI: ladarba l-konduttività taqbeż il-limitu, l-awto-permeat jiddevja għal drain jew riċiklaġġ, qatt ma jitma' l-EDI. Sempliċi kif jidher, dan l-interlock huwa l-aħħar linja li tiddefendi l-modulu EDI għali, u l-oġġett l-aktar ta 'min jittestja bis-serjetà fl-aċċettazzjoni.
5.2 Ir-Ritmu tas-CIP u s-Sanità
Minħabba li l-għalf tiegħu huwa nadif, il-frekwenza tas-CIP tat-tieni-RO tal-passa hija ġeneralment ferm aktar baxxa minn dik tal-ewwel pass, iżda bl-ebda mod mhi "nadif-ħieles." Meta l-fluss jinżel, il-pressjoni differenzjali togħla, jew il-konduttività tinqaleb, it-tindif bl-aċidu jew kawstiku għandu jwassal. Għal gradi sanitarji bħall-farma, huwa meħtieġ ukoll ilma sħun-perjodiku jew sanità kimika. Is-sens ta 'ritmu ta' manutenzjoni jiddeċiedi jekk is-sistema ddumx għaxar snin jew tliet - traċċi ta' tixjiħ prematur ħafna lura għal "jidher tajjeb, għalhekk pposponejna t-tindif."
6. Modulu Formola u Awtomazzjoni
6.1 Żlieq-Immuntar u Layout Kompatt
Modern double-pass RO + EDI huwa l-aktar immuntat bi skid-: pompi, bastimenti, strumenti, u pannelli tal-kontroll huma kollha pre-immuntati u pre-pajpijiet, lesti biex jaħdmu billi jgħaqqdu l-enerġija u l-ilma fuq il-post. Minħabba li huwa żgħir, it-tieni-RO pass ħafna drabi jaqsam frejm ta 'skid wieħed mal-ewwel pass u EDI, u jgeżwer l-"interstage" b'pajpijiet u valvi. Dan it-tqassim kompatt jiffranka l-impronta u jnaqqas l--iżbalji tal-pajpijiet fuq is-sit, u jbiddel ħafna "inġinerija fuq il-post" f'"inġinerija tal-fabbrika."
6.2 L-Awtomazzjoni Tmexxi "-Zball Uman" għall-Minimu
Il-loġika PLC + HMI timmaniġġja l-istartjar/waqfien tal-pompa sekwenzjali, il-koordinazzjoni tal-valv bejn l-istadji, rampi bil-mod tal-VFD, u flush awtomatiku ta' konduttività baxxa-permeat mal-għeluq. L-inkorporazzjoni ta 'din il-loġika fil-kontrollur hija ferm aktar affidabbli milli tiddependi fuq l-esperjenza tal-operatur. Għall-UPW fejn "l-għeluq huwa telf ta' produzzjoni," l-awtomazzjoni mhix plus - hija obbligatorja. Sadanittant, il-monitoraġġ mill-bogħod jippermetti lill-operaturi jirċievu allarmi fuq eskursjoni tal-konduttività fl-ewwel mument, mingħajr ma joqogħdu fil-kamra tal-magni.
7. Żbalji Operattivi Komuni
7.1 It-trattament tat-Tieni Pass bħala "Assigurazzjoni" u Imbagħad Injorah
L-iżball l-aktar komuni huwa l-installazzjoni ta' pass doppju u jekk wieħed jassumi li l-għalf issa huwa garantit tajjeb, imbagħad illaxkar l-attenzjoni għat-trattament minn qabel tal-ewwel-pass u d-dożaġġ bejn l-istadji. It-tieni pass huwa gatekeeper, mhux xewqat tajba - jekk dawk ta’ quddiem jittraskuraw dmirhom, jitkaxkar ukoll. Il-kalibrazzjoni tal-miter tal-konduttività tat-tieni-passaġġ regolarment u l-ħarsa tal-pH bejn l-istadji huma l-azzjonijiet ta' kuljum tal-ogħla-valur.
7.2 Injora l-Istabbiltà tad-Dożaġġ Interstadju
Il-pompa tad-dożaġġ tal-pH-lift, ladarba instabbli, tagħmel it-tieni-roller ta' kapaċità ta' dessalting-coaster. Bosta siti b'għalf EDI "tajjeb mument, ħażin fil-ieħor" jittraċċaw lura għal dożaġġ interstadju instabbli, mhux it-tieni-membrana nnifisha. Li tagħmel is-sistema tad-dożaġġ żejda u allarmata hija ferm irħas milli tissostitwixxi membrani wara.
8. Tliet Affarijiet li Tissetilja Qabel l-Artijiet tal-Konfigurazzjoni
Wara li ddeċidew "għandna bżonn pass doppju," tliet affarijiet għadhom jivvjaġġaw proġetti. L-ewwel, l-affidabbiltà tad-dożaġġ bejn l-istadji - il-pompa tal-lift-pH trid tkun żejda u allarmata, idealment b'kontroll tal-pH b'ċirku magħluq-, mhux iċċekkjat minn persuna fuq skeda. It-tieni, il-kalibrazzjoni tat-tieni-miter tal-konduttività tal-pass - huwa l-bieb tal-għalf tal-EDI; jekk riesqa, barra-mill--ilma spec sneaks fl-EDI, għalhekk iċ-ċiklu tal-kalibrazzjoni jappartjeni fil-manwal tal-manutenzjoni. It-tielet, il-konċentrat-tubi tar-ritorn - il-punt tar-ritorn, il-valv, u l-pressjoni ta'-dahar għandhom ikunu ddisinjati kif suppost, jew it-tieni-konċentrat jew jinħela jew xokk l-ewwel pass. Dawn huma kollha oġġetti ta '"rabta żgħira, konsegwenza kbira" li għandhom jiġu nailed fl-istadju tat-tpinġija.
9. Għeluq: Bilanċ tal-Ilma L-Ewwel → Gradazzjoni tal-Ilma Sussegwentement → Ħlas L-aħħar
Ritorn għall-metodoloġija: tfassil aDouble Pass RO Sistema Għal Pretrattament EDI, tiġbedx it-tieni pass l-ewwel.Agħmel il-bilanċ tal-ilma l-ewwel- mhux ipproċessat-volum tal-ilma, fluttwazzjoni, destinazzjoni tal-konċentrat;imbagħad grada l-kwalità tal-ilma- kontra t-tieqa tat-tolleranza tal-EDI, punteġġ l-ewwel-pass permeat oġġett b'oġġett biex tikkonferma jekk it-tieni pass u l-interstadju għandhomx jimmiraw CO₂, silika, jew boron;finalment ikkalkula l-perjodu ta 'tpattija- iżen il-pompi, il-membrani, id-dożaġġ, u l-enerġija tat-tieni pass kontra l-ħajja tal-EDI u għeluq imnaqqas li jiffranka. Taihe Environmental Protection, fl-iskid-integrazzjoni ta' double-RO pass bi EDI pretrattament, isegwi eżattament din il-linja biex tgħaqqad "desalinizzazzjoni - ippolixxjar - stabbilizzazzjoni" f'sistema waħda affidabbli, li tħalli l-linja UPW kemm tolqot l-ispeċifikazzjoni kif ukoll isofru snin ta 'operazzjoni.
